Трехпроводный контроллер TR3102
TR3102 – оптимальное решения для мониторинга осевой вибрации производственного оборудования.

TR3102 объединяет драйвер датчика виброперемещения и схему формирования сигнала в единую систему.

Характеристики

  • Не требует драйвера датчика виброперемещения
  • Буферизованный выход/GAP передает сигнал на расстояние до 300 метров (1,000 футов)
  • Совместим с датчиками приближения других производителей (5 мм, 8 мм и 11 мм)
  • Алюминиевый литой корпус (без содержания меди) с эпоксидной изоляцией для лучшей защиты окружающей среды и надежности

Трехпроводный контроллер TR3102

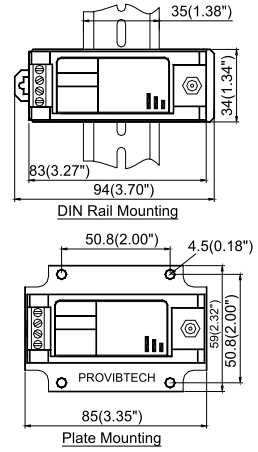

DIN rail mounting = крепление на контактный рельс стандарта DIN
Plate mounting = крепление на пластину

Технические условия

Электрические

Питание сети DCS или PLC:
22 – 30В постоянного тока

Интерфейс датчика:

Соединение:
Специальный коаксиальный кабель 95 Ом с разъемом

Датчик:
Датчик виброперемещения 5 метров или 9 метров и кабель-удлинитель работает с датчиками 5 мм, 8 мм и 11 мм
Датчики виброперемещения включают в себя: серии ТМ0180, ТМ0105, ТМ0110, 3300, 7200, 990

Линейный диапазон датчиков (в соответствии с ANSI 4140 steel):
Датчик 5 мм, 8 мм: 2.0 мм (80 мил)
Приблизительно от 0.25 мм (10 мил) до 2.25 мм (90 мил)
Датчик 11 мм: 4.0 мм (160 мил)
Приблизительно от 0.4 мм (15 мил) до 4.4 мм (175 мил)

Буферизованный выход (GAP V):
Нефильтрованный сигнал
2 – 18 В постоянного тока
Полное сопротивление: 1,000Ом
Максимальное расстояние кабеля: 300м (1000 футов)
Чувствительность: 8.0 mV/um (200mV/mil)номинально
Частотная характеристика: 0 – 10 КГц

Максимальная нагрузка:
500 Ом

Самотестирование системы:
Система ОК: выход 4-20мА
Система NOT OK (не в порядке): выход <3.0мА

Физические
Высота: 75 мм (2.95”)
Вес: 0.5 кг (1.0 фунт)

Экологические
Температура:
Эксплуатация: от -40оС до +70оС
Хранение: от -40оС до +100оС
Влажность:
90%, неконденсирующаяся
