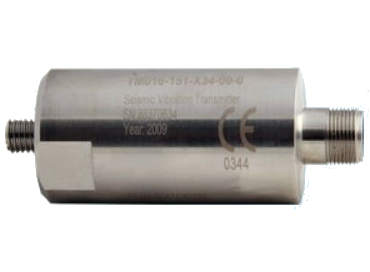

Вибропреобразователь скорости/ускорения TМ016

  • Взрывозащищенное исполнение
  • Наличие на складе в РФ
Вибропреобразователь скорости/ускорения, выход 4-20мА
Сертифицировано в РФ и Таможенном Союзе
Рекомендован к применению в системах вибромониторинга и противоаварийной защиты промышленного оборудования

Преимущества

Вибромониторинг и вибродиагностика любых видов технологического оборудования
Рассчитан на работу при температуре от -40 до +120*С
Соотношение цена/качество
Взрывозащищенное исполнение
Межповерочный интервал 3 года
Доставка в любой регион РФ

Области применения

Электродвигатели

Насосы

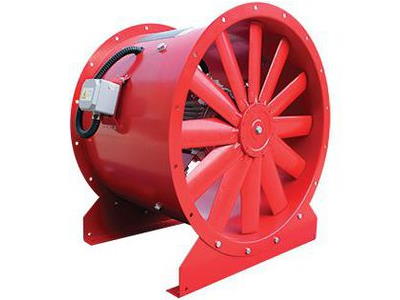

Вентиляторы и воздуходувки

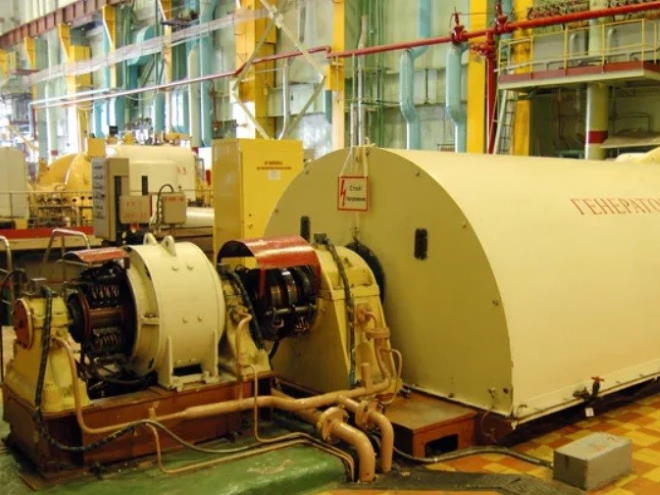

Турбины

Компрессоры

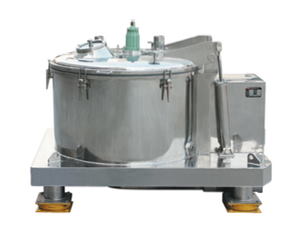

Центрифуги

Генераторы

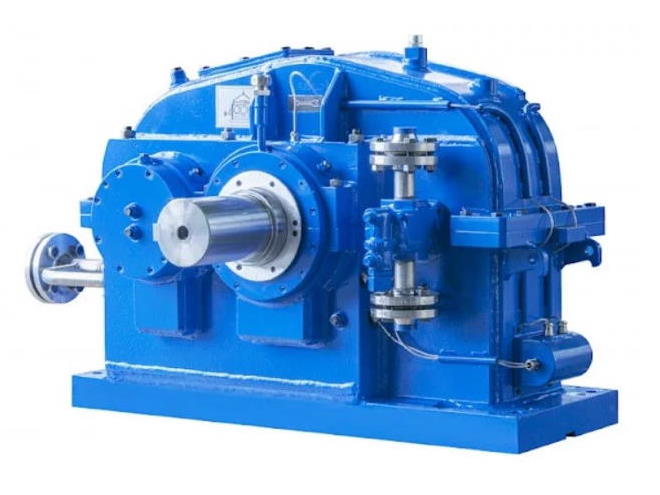

Редукторы

Вибропреобразователь скорости/ускорения TМ016 предназначен для вибромониторинга и вибродиагностики любых видов технологического оборудования

Характеристики

Выход 4-20мА датчиков скорости или ускорения с питанием от контура (максимум или среднеквадратичное значение)
Широкий спектр температур эксплуатации от -40оС до +120оС (от -40o F до +248oF)
Корпус из нержавеющей стали
Степень экологичности NEMA4X, IP65 или IP67
Многочисленные одобрения для применения в опасных зонах
Опции чатотных фильтров
Широкий выбор монтажных штифтов

Электрические

Вывод общей вибрации:

  • 4-20мА, нагрузка (с питанием от контура)
  • Точность: 5%

Частотная характристика (±3dB):

  • Ускорение: ААА = 200, 201, 202: 2 – 3,000 Гц
  • Скорость: ААА = 000 до 162: 2 – 3,000 Гц

Относительная поперечная чувствительность:

  • <5%

Питание:

  • 12 В постоянного тока – 30 В постоянного тока
  • <30мА

Максимальное сопротивление нагрузки:

  • 600 Ом @ 24 В постоянного тока питание

Изоляция:

  • 500 В rms (среднеквадратичное значение), цепь к корпусу

Материал корпуса:

  • 316L нержавеющая сталь

Выходная связь:

  • Тонкие проволочные выводы:
  • 2 кабеля для 4-20мА
  • 2 кабеля для буферизованного вывода
  • Разъем мил:
  • 2 штифта для 4-20мА

Буферизованный выход:

  • 100mV/g номинально
  • Максимальная длина кабеля 3 м (10 футов)

Опция фильтра:

  • 40dB/oct для высокочстотного фильтра
  • 40dB/oct для низкочастотного фильтра

Взрывобезопасность:

  • ATEX: II 1G EEx iallCT4 @Ta= -40oC до +100оС
  • (Ui=30V, li=110mA, Pi=825mW, Ci=51.7nF, Li=84uH)
  • PCEC: Ex iallCT4

Физические

Температура:

  • Эксплуатация:
  • Нормальная (G=0): от -40оС до +100оС (от -40оF до +212оF)
  • Высокая (G=1): от -40оС до +120оС (от -40оF до +248оF)
  • Хранение: от -50оС до +125оС (от -58оF до +257оF)

Размеры:

  • Диаметр: 38 мм (1.5”)
  • Высота: тонкие проволочные выводы: 78 мм (3.1”)
  • Разъемы мил: 87 мм (3.4”)

Вес:

  • 240г (0.5 фунта)

Выходные связи:

  • 2-pin MIL-C-5015
  • Тонкие проволочные выводы: 2 или 4 провода (длина провода по умолчанию 5 м. При работе с ТМ016-11 или ТМ016-02 длина провода 20 см)
  • 1 NPT

Окружающая среда:

  • Тонкие проволочные выводы: NEMA 4X, IP65

Разъем в 2 штифта: IP67

Информация для заказа

*Заводская настройка

TМ016-AAA-BCD-EF-G

ААА: Полная шкала

  • Е00

ЕXX: Датчик и кабель (не входят в объем поставки)

  • ААА = 000: 20 мм/с (0.8 ips), pk
  • ААА = 001: 20 мм/с (0.8 ips), rms (среднеквадратичное значение)
  • ААА = 121: 25 мм/с (1.0 ips), pk
  • ААА = 122: 12.5 мм/с (0.5 ips), pk
  • ААА = 123: 50 мм/с (2.0 ips), pk
  • ААА = 124: 125 мм/с (5.0 ips), pk
  • ААА = 132: 75 мм/с (3.0 ips), pk
  • ААА = 151: 25 мм/с (1.0 ips), rms (среднеквадратичное значение)
  • ААА = 152: 12.5 мм/с (0.5 ips), rms (среднеквадратичное значение)
  • ААА = 153: 50 мм/с (2.0 ips), rms (среднеквадратичное значение)
  • ААА = 154: 125 мм/с (5.0 ips), rms (среднеквадратичное значение)
  • ААА = 162: 75 мм/с (3.0 ips), rms (среднеквадратичное значение)
  • ААА = 200: 5.0 g, pk
  • ААА = 201: 10 g, pk
  • ААА = 202: 20 g, pk

В: Адаптер крепления

  • В = 0: ¼” NPT
  • В = 1:1/2” NPT
  • В = 2:3/8-24UNF X ½”
  • В = 3: ½-20UNF X ½”
  • В = 4: M8x1-12
  • В = 5: M10x1.25-12

С: Опасная зона и Одобрения

  • С = 1: СЕ
  • С = 2*: СЕ
  • CSA: Class I, Div. 1, Groups A, B, C & D
  •           Class II, Div. 1, Groups E, F, G & T4@Ta= -40oC
  •           до 120оС
  • ATEX: II2G, Ex dllCT4@Ta=-40oC до +120oC KEMA06ATEX0275
  • ATEX: II1G, EEx iallCT4@Ta=-40oC до +100oC KEMA06ATEX0228
  • ГОСТ Р: 0ExiallCT4X
  • PCEC: Ex iallCT4
  •             Ex dllCT4
  • С = 3*: СЕ
  • ATEX: II1G, EEx iallCT4@Ta=-40oC до +100oC KEMA06ATEX0228
  • CSA: I.S. Class I, Div. 2, Groups A, B, C & D
  • ГОСТ Р: 0ExiallCT4X
  • PCEC: Ex iallCT4
  • C = 4: CE
  • Невоспламеняющийся
  • CSA: Class I, Div. 2, Groups A, B, C & D

D: Соединение

  • D = 0: 4-20мА; тонкие проволочные выводы
  • D = 1: 4-20мА; тонкие проволочные выводы с буферизованным выходом
  • D = 4: 4-20мА; разъем 2-pin MIL (С=1, 3 или 4)

Е: Высокочастотный фильтр

  • Е = 0: отсутствует
  • Е = 1: 5 Гц
  • Е = 2: 10 Гц
  • Е = 3: 20 Гц
  • Е = 4: 50 Гц
  • Е = 5: 100 Гц
  • Е = 6: 200 Гц

F: Низкочастотный фильтр

  • F = 0: отсутствует
  • F = 1: 500 Гц
  • F = 2: 1000 Гц
  • F = 3: 2000 Гц

G: Температура

  • G = 0: Нормальная температура (от -40оС до +100оС)
  • G = 1: Высокая температура (от -40оС до +120оС)

ТМ016-К1

Комплект передатчика вибрации включае в себя:

  • ТМ016-D0 или –D1 с Тм016-02
  • Маркировку СЕ
  • CSA: Class I, Div. 1, Groups A, B, C & D
  •           Class II, Div. 1, Groups E, F, G & T4
  • ATEX: II2G, Ex dllCT4@Ta=-40oC до +120oC KEMA06ATEX0275

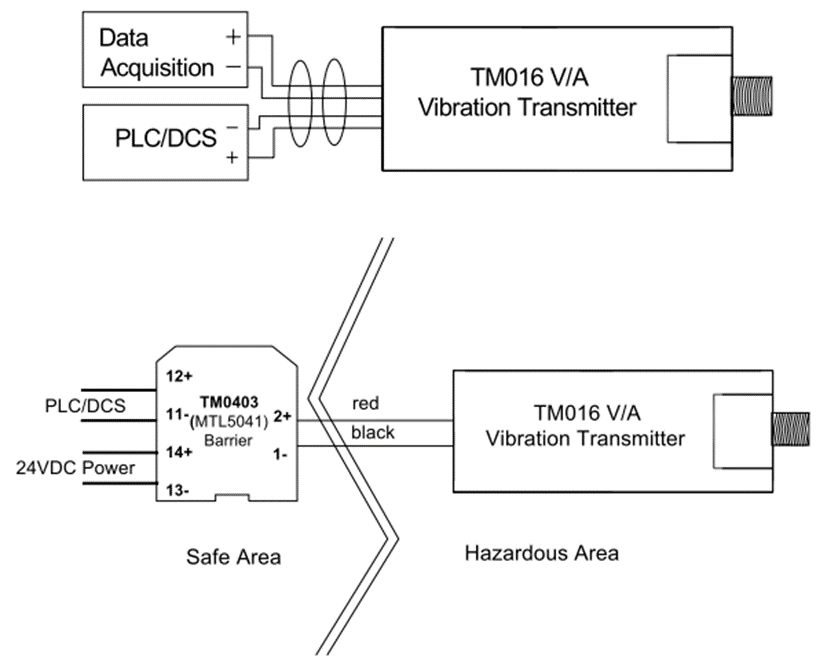

Схема временной электропроводки

Data acquisition = сбор данных
Vibration transmitter = передатчик вибрации
Red = красный
Black = черный
Safe area = безопасная зона
Hazardous area = опасная зона
Power = питание
Barrier = барьер
VDC = В постоянного тока

Примечание:

Другие барьеры:
ТМ0406: (STAHL 9303/11-22-11)
ТМ0407: (STAHL 9160/13-11-11)

Вспомогательное оборудование

ТМ0702-ХХ: Алюминиевый разъем MIL с длиной кабеля ХХ метров, диаметр 6.35 мм
< 120оС (250оF)

ТМ0703-ХХ: Герметизированный разъем с тугим колпачком с длиной кабеля ХХ метров, диаметр 6.35 мм
< 120оС (250оF)

ТМ0704-ХХ: Разъем из нержавеющей стали MIL с длиной бронированного кабеля ХХ метров, диаметр 4.83 мм
< 150оС (300оF)

ТМ0705-ХХ: Разъем с углом MIL с длиной кабеля ХХ метров, диаметр 6.35 мм
< 120оС (250оF)

ТМ016-01: Алюминиевая угловая муфта и переходник. 1” на ¾” NPT

ТМ016-11: Алюминиевая угловая муфта и переходник с клеммником. 1” на ¾” NPT Class I, Div. 1, Groups B, C & D; Class II, Div. 1, Groups E, F & G и NEMA 4X, IP65

ТМ016-02: Уловая муфта из нержавеющей стали с клеммником. 1” на ¾” NPT Class I, Div. 1, Groups А, B, C, D & T4; Class II, Div. 1, Groups E, F & G и NEMA 4X, IP65 (работает с ТМ016)

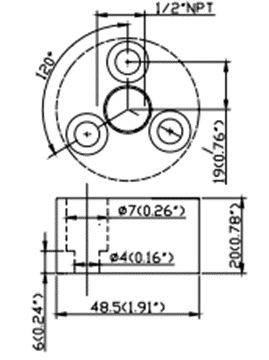

ТМ016-03: Переходник из нержавеющей стали для фланцевого соединения с креплением на 1/2” NPT; 3 отверстия по 7 мм на круге диаметром 38 мм (1.5”)

ТМ016-03:

ТМ900: Силовой преобразователь

ТМ0200: Блок цифрового диспея 3-1/2
