Системы датчиков виброперемещения 8 мм- ТМ0180 и 5мм -ТМ0105

Назначение

Датчики виброперемещения используются для определения статического зазора и динамической составляющей относительной вибрации и измеряют следующие параметры машин и механизмов:

  • Радиальную вибрацию, используемую для обозначения состояния подшипников и диагностики неисправностей оборудования, таких как дисбаланс ротора, несоосность, нарушение крепления и т.д.
  • Осевую вибрацию и осевой сдвиг, используемые для определения износа упорного подшипника или потенциального дефекта подшипника.
  • Радиальную вибрацию вала, используемую для определения положения вала относительно корпуса машины.
  • Амплитуду вибрации и фазу, используемые для диагностики в полярном формате и формате Боде.
  • Расцентровку и прогиб больших валов во время запуска в работу оборудования.
  • Опорную фазу, используемую для измерения скорости вращения вала и фазового угла вибрации вала для вибромониторинга и вибродиагностики оборудования.

Системы датчиков виброперемещения серии ТМ созданы в соответствии со стандартами API 670. Каждая система состоит из датчика, соединительного кабеля и контроллера. Некоторые устройства компании ProvibTech (серии DTM и TR) могут напрямую взаимодействовать с датчиком и соединительным кабелем, в связи с этим отпадает потребность в контроллере датчика. Эта конструкция обеспечивает простую установку в условиях эксплуатации и большие экономически более выгодна.

Компоненты датчиков виброперемещения

Датчик
Датчики ТМ0180 (8 мм) и ТМ0105 (5 мм) расчитаны на длительный срок эксплуатации в неблагоприятных условиях. Прочная кабельная оболочка компании ProvibTech защищает кабель датчика от разрыва и износа и является высокоустойчивой к коррозионной среде.

Датчик виброперемещения ТМ0180 и соединительный кабель комплектуются стандартным защитным резиновым чехлом, закрывающим разъемы и защищающим от попадания масла и грязи.

Датчики серии ТМ0180 и ТМ0105 комплектуются с кабелем длиной 0.5 м и 1.0 м, а также со специальными длинами 5.0 м и 9.0 м с разъемами стандарта API670/

Монтажные размеры датчиков и их исполнение можно выбрать стандартные или заказать под параметры оборудования.

Контроллер
Контроллер ТМ0182 используется для систем датчиков виброперемещения ТМ0180 и ТМ0105.Все цепи электрически изолированы от земли, что делает систему устойчивой к различным наводкам. Общая длина кабеля между датчиком и контроллером должна составлять 5 м или 9 м. Расстояние между контроллером и вибромонитором может быть до 300 м (1,000 футов). Для соединения с вибромонитором необходимо использовать три экранированных каббеля компании ProvibTech.

Примечание: контроллер датчика не требуется для некоторых моделей передатчиков DTM и TR.

Опасная зона
Датчики приближения ТМ0180 и ТМ0105 имеют одобрения для применения в опасных зонах. Данная информация должна быть отражена в опросном листе при разработке технического задания.

Системы датчиков виброперемещения 8 мм- ТМ0180 и 5мм -ТМ0105

Системные технические условия

Электрические

Питание:
Напряжение: от -23 до -30В постоянного тока
Ток: < 12 мА

Линейный участок:
2.0 мм (80 мил) начинается при 0.25 мм (10 мил) от лицевой стороны датчика (AISI4140)

Диапазон: 0.25 – 2.25 мм (10 – 90 мил)

Чувствительность:
7.87 mV/um (200 mV/mil)

Термочувствительность (нормальная):
Датчик и 5м кабель, от -35оС до 120оС, допуск в пределах ±0.3%/оС в середине линейного участка. При 2.25 мм (90 мил), номинально ±0.5%/оС

Линейность (отклонение от прямой линии):
В пределах ±0.0254 мм (±1.0 мил) прямой линии при калибровке как системы. ±0.038 мм (±1.5 мил) типовая, включая ошибки заменяемости

Частотная характеристика (±3dB):
0 – 10 КГц

Минимальный размер объекта:
15 мм (0.6 дюйма) в диаметре

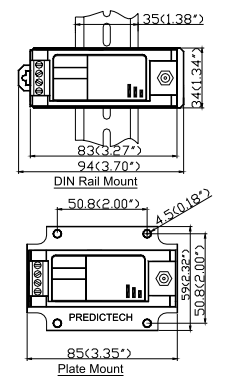

DIN Rail Mount = монтаж в направляющие стандарта DIN
Plate Mount = монтаж на пластину

Экологические

Температура драйвера датчика:
Эксплуатация: от -40оС до +80оС
Хранение: от -50оС до +100оС

Температура датчика:
Эксплуатация/хранение: от -40оС до +120оС

Температура кабеля-удлинителя:
Эксплуатация/хранение: от -40оС до +120оС

Влажность:
100% неконденсирующаяся

Одобрения:
ATEX:
II1 G, Ex ia llC T4@Ta=-40oC до +80oC
KEMA06ATEX0217X
CSA:
Взрывобезопасный.
Class I, Div. 1, Groups A, B, C и D, T4
Class I, Zone 0, Ex ia llC T4
Невоспламеняющийся
Class 1, Div. 2, Groups A, B, C и D
РСЕС:
Ex ia llC T4
GOST R:
0ExiallCT4

Одобрения для датчика и кабеля:
ATEX:
II1 G, Ex ia llC T4@Ta=-55oC до +115oC
II2 G, Ex ia llC T2@Ta=-55oC до +232oC
KEMA07ATEX0110X
CSA:
Class I, Div. 1, Groups ABCD, ExiallCT4

Физические

Высота контроллера:
75 мм (2.95”)

Крепление контроллера:
монтаж в направляющие стандарта DIN 35 мм или монтаж на пластину

Системы датчиков виброперемещения 8 мм- ТМ0180 и 5мм -ТМ0105

Системы датчиков виброперемещения 8 мм- ТМ0180 и 5мм -ТМ0105

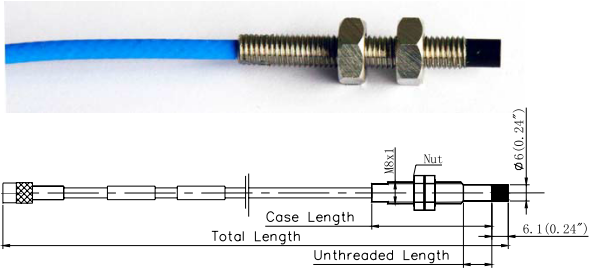

Case length = длина корпуса
Total length = общая длина
Unthreaded length = длина без резьбы
Nut = гайка

Системы датчиков виброперемещения 8 мм- ТМ0180 и 5мм -ТМ0105

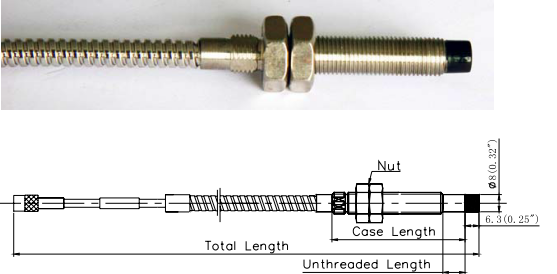

Case length = длина корпуса
Total length = общая длина
Unthreaded length = длина без резьбы
Nut = гайка
Ring = кольцо
