Система датчика виброперемещения 11 мм с контроллером ТМ0110
Линейный участок

Датчик виброперемещения диаметром 11 мм имеет линейный участок до 4 мм (160 мил),создана в соответствии с промышленным стандартом API 670, состоит из датчика виброперемещения, соединительного кабеля и контроллера.

Компоненты системы ТМ0110

Датчик виброперемещения – ТМ0110

Датчик ТМ0110 – это датчик диаметром11 мм, созданный для работы в неблагоприятных условиях, имеет прочную кабельная оболочка компании ProvibTech, которая защищает кабель датчика от разрыва и износа и является высокоустойчивой к коррозионной среде. Разъемы системы комплектуются стандартным защитным резиновым чехлом, защищающим от попадания масла и грязи.

Датчики ТМ0110 комплектуются стандартно кабелем длиной 0.5 м и 1.0 м, а также со специальными длинами 5.0 м и 9.0 м с встроенным датчиком и кабелем-удлинителем, представляющими собой единую деталь.

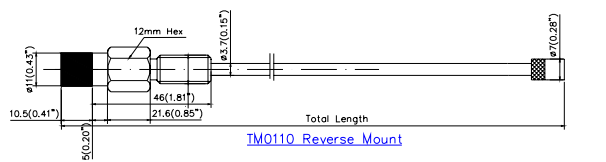

Датчик можно выбрать с английскими и метрическими значениями, а также обратными монтажными опциями.

Соединительный кабель – ТМ0181

Конструкция соединительного кабеля компании ProvibTech отличается высокой надежностью, прочностью и долгим сроком службы, стандартная длина 0.5 и.1.0 м, опционально 5.0 и 9.0 м, варианты изготовления по заказу клиента.
Разъемы на соединительном кабеле соответствует стандарту API670, что совместимо и с системами датчиков виброперемещения других производителей.

Контроллер – ТМ0182

Контроллер ТМ0182 используется в комплекте с датчиком виброперемещения ТМ0110. Все цепи электрически изолированы от земли, что является стандартной характеристикой для всех контроллеров компании ProvibTech. Общая длина кабеля между датчиком и контроллером должна составлять 5 м или 9 м. Расстояние между контроллером и вибромонитором может быть до 300 м (1,000 футов). Для соединения контроллера с датчиком с вибромонитором DM или РТ2060 необходимо использовать три экранированных кабеля компании ProvibTech.

Системные технические условия

Электрические

Питание:
Напряжение: от -23 до -30В постоянного тока
Ток: < 12 мА

Линейный участок:
4.0 мм (160 мил) начинается при 0.40 мм (16 мил) от лицевой стороны датчика (AISI4140)
Диапазон: 0.40 – 4.40 мм (16 – 173 мил)

Чувствительность:
3.94 mV/um (100 mV/mil)

Термочувствительность:
Датчик и 5м кабель, от -30оС до 120оС, допуск в пределах ±0.4%/оС в середине линейного участка.

Линейность (отклонение от прямой линии):
В пределах ±0.06 мм (±2.4 мил) прямой линии при калибровке как системы. ±0.16 мм (±6.5 мил) типовая, включая ошибки заменяемости

Частотная характеристика (±3dB):
0 – 3.0 КГц

Минимальный размер объекта:
33 мм (1.3 дюйма) в диаметре

Экологические

Температура драйвера датчика:
Эксплуатация: от -40оС до +80оС
Хранение: от -50оС до +100оС

Температура датчика:
Эксплуатация/хранение: от -40оС до +120оС

Температура кабеля-удлинителя:
Эксплуатация/хранение: от -40оС до +120оС

Влажность:
100% неконденсирующаяся

Одобрения:
ATEX:
II1 G, Ex ia llC T4@Ta=-40oC до +80oC
KEMA06ATEX0217X
CSA:
Взрывобезопасный.
Class I, Div. 1, Groups A, B, C и D, T4
Class I, Zone 0, Ex ia llC T4
Невоспламеняющийся
Class 1, Div. 2, Groups A, B, C и D, Т4

РСЕС:
Ex ia llC T4
GOST R:
0ExiallCT4

Одобрения для датчика и кабеля:
ATEX:
II1 G, Ex ia llC T4@Ta=-55oC до +115oC
II2 G, Ex ia llC T2@Ta=-55oC до +232oC
KEMA07ATEX0110X
CSA:
Class I, Div. 1, Groups ABCD, ExiallCT4

Физические

Высота контроллера
75 мм (2.95”)

Крепление контроллера:
монтаж в направляющие стандарта DIN 35 мм или монтаж на пластину

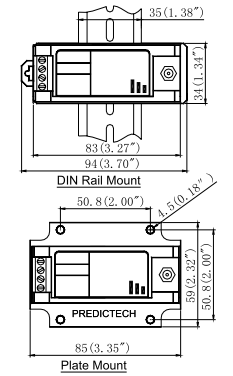

ТМ0110

DIN Rail Mount = монтаж в направляющие стандарта DIN
Plate Mount = монтаж на пластину

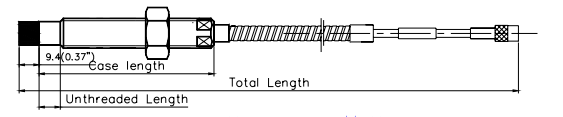

ТМ0110

Case length = длина корпуса
Total length = общая длина
Unthreaded length = ненарезанная длина
Hex = шестигранная гайка

ТМ0110
