Программа диагностики состояния оборудования PCM370 Программа диагностики состояния оборудования PCM370 может собирать, хранить, анализировать и распространять информацию о мониторинге состояния оборудования на локальную сеть или посредством интернета.Все системы цифрового мониторинга компании ProvibTech легко и быстро интегрируются в систему РСМ370, равно как устройства других производителей, взаимодействующих посредством Modbus. Помимо данных диагностики вибрации РСМ370 также способна собирать многочисленные технологические параметры, такие как напряжение,ток,сопротивление, температура, давление и т.д.

Характеристики РСМ 370

  • Интегрирует все данные мониторинга работы оборудования в единую систему
  • Измеряет статические и технологические параметры
  • Интегрирует технологические входные данные
  • Удобная для пользователя система с сенсорной панелью
  • Единая База данных компании ProvibTech
  • Сигналы тревоги программного обеспечения для индикации состояния оборудования
  • Автоматический сбор данных или сбор данных с сигналами
  • Сбор и хранение данных Modbus

Информация о форме сигнала и диапазоне не доступна.

PCM370

РСМ370-CFG Программное обеспечение для конфигураци системы

Автоматическая конфиграция:
Все цифровые устройства контроля компании ProvibTech могут автоматически конфигурироваться РСМ370:

  • DTM
  • PT2060
  • PT580
  • DM200
  • PT371

Способность взаимодействовать с другими устройствами, обладающими интерфейсом Modbus:
Устройства Modbus (Modbus RTU/TCP) других производителей могут интегрироваться с РСМ370. Данные о состоянии и работе конфигурируются в соответствии с требованиями пользователя.

Графический интерфейс оборудования:
РСМ370 предлагает библиотеку фотографий оборудований, или пользователь может импортировать изображения для показа состояния оборудования.

Можно конфигурировать следующее:
Отображение данных оборудования.
Тренд – история
Тренд – режим реального времени
Сигналы с отображением РТ373
Программное обеспечение работает на РСМ-TOUCH или любом стандартном компьютере.

В программное обеспечение РСМ370 входит пользовательский интерфейс, который показывает графики состояния оборудования.

Интерфейс аппаратного обеспечения:
Цифровые устройства контроля компании ProvibTech (Modbus RTU/TCP)
Оборудование других производителей (устройства, поддерживающие Modbus RTU/TCP)
Вводы RTU, термопары
Входное напряжение, входной ток
Дискретные вводы/реле

Стандартный график мониторинга состояния:
Графический интерфейс с текущим состоянием
Графический интерфейс оборудования с текущей точкой измерения состояния

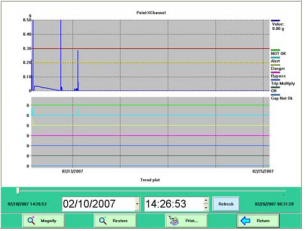

График тренда данных с одной или несколькими точками
Текущие сигналы, список сигналов
Показ таблицы общего уровня вибрации и состояния
Гистограмма 12 и 24 каналов
График текущего тренда
Печать любого изображаемого окна

Диапазон измерений
Ускорение (РК или RMS): 0 – 20g
Скорость (РК или RMS): 0 – 200 мм/сек (0 – 8 дюйма/сек)
Перемещение (РК-РК): 0 – 100 мм (0– 4 дюйма)

Единицы измерения
Peak = максимум
Peak-peak = наибольший из максимумов
RMS = среднеквадратичное значение
AVER = среднее

Маршрут может быть сконфигурирован до трех уровней иерархии:
Автоматическая линия
Оборудование
Точка измерения

Базы данных хранения:
База данных компании ProvibTech

Объем хранения данных:
Не ограничен программным обеспечением
Ограничен объемом хранения аппаратного обеспечения

Трассировочная способность:
Не ограничена на автоматической линии, оборудовании и в точке измерения.

Интерфейс Modbus:
Работает со всеми цифровыми устройствами контроля компании ProvibTech
РТ2060
DTM
DM200
PT580
PT371, PT372, PT373
Работает с Modbus RTU/TCP других поставщиков

Гистограмма:
Каждый канал принимает до 16 параметров состояния; такие как ОК, Alert (тревога), Danger (опасность), Trip-multiply (аварийный останов – усиление) и т.д. Данная информация конфигурируется пользователем.
Для дисплеев более, чем 12 каналов в гистограмме, вывод состояния не показан.

Поддержка принтера:
Каждый график может быть напечатан.

РТ371 Универсальный модуль ввода

РТ371 – это 16-канальный модуль ввода.

Входные сигналы:
Входное напряжение: 0 – 10 В; от -5 до +5 В.
Входной ток: 4 -20мА (с параллельным резистором).
Термопара или терморезисторы:
Дискретный ввод: любой 0 – 24 В; 0 – 12 В; 0 – 5 В.
ТС: К, Е, S, T, N, J, B, R, EU-2.
Компенсационный режим: Внутренний, Задать и Внешний.
RTD: Pt100, Cu50, Cu100, BA1, BA2, G.
Проводной блок: двухпроводной, трехпроводной.

Скорость сбора данных:
1.0 сек.

Амплитудное разрешение:
Модуль РТ371: 12 bit.
0.2% FS.

Питание сети:
24 В постоянного тока +/-10% @ 150мА

РТ372 4-20мА Модуль вывода

РТ372 – это 4-канальный модуль вывода 4-20мА, используемый с РСМ370.

Амплитудное разрешение:
Модуль РТ372: 12 bit.

Питание сети:
24 В постоянного тока +/-10% @ 100мА
Предельно допустимая нагрузка:
750 Ом

РТ373 Модуль реле

РТ373 – это 16-канальный модуль реле. РТ373 может быть сконфигурирован для любой логической комбинации сигналов тревоги или состояния каждого канала с РСМ370.
Реле можно выбирать как: под током/обесточенные, с блокировкой/без блокировки и байпас.

Питание сети:
24 В постоянного тока +/-10% @ 150мА

Реле:
Уплотнение: эпоксидное
Нагрузка: 0.5А/230 В переменного тока/30 В постоянного тока, активная нагрузка
Тип реле: SPDT (однополюсный переключатель)
Изоляция: 1000 В потоянного тока

PCM-TOUCH

PCM-TOUCH – компьютер с сенсорным экраном.

Электрические характеристики
Питание сенсорного экрана:
100 – 240 В переменного тока @ 50 ~ 60 Гц, 4 – 2 А

Окружающая среда
Температура:
Эксплуатация: 0оС до +50оС
Хранение: -20оС до +60оС
Влажность:
10 ~ 90% @ 40оС (неконденсирующийся)

Физические характеристики
Сенсорный экран, цветной 15“ компьютер
Размеры (Ш х Д х Г):
Передняя панель: 450 х 315.6 х 6 мм
Пульт управления: 422.4 х 219.4 х 97/112.2 мм
Размеры выреза: 428 х 297 мм
Системные технические условия
Intel® Celeron® M 1 ГГц CPU
1 GB RAM, 80G HD
15“ LCD, 1024*768 разрешение экрана
Поддерживает USB 2.0 высокопроизводительные внешние устройства
Оптический драйвер: 1 х узкий DVD
