КонтроллерTR4101 для измерения радиальной вибрации вала
КонтроллерTR4101 для измерения радиальной вибрации вала TR4101 – это оптимальное решение для мониторинга радиальной вибрации валов производственного оборудования. TR4101 объединяет драйвер датчика виброперемещения в единую систему.

Характеристики

  • Контроллер с питанием от контура
  • Не требует драйвера датчика виброперемещения
  • Буферизованный выход/GAP
  • Совместим с датчиками виброперемещения других производителей (5 мм, 8 мм и 11 мм)
  • Алюминиевый литой корпус (без содержания меди) с эпоксидной изоляцией для лучшей защиты окружающей среды и надежности

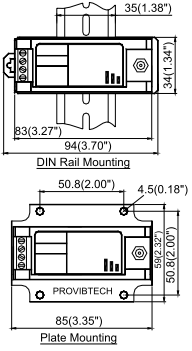

КонтроллерTR4101
DIN rail mounting = крепление на контактный рельс стандарта DIN
Plate mounting = крепление на пластину

Технические условия

Электрические

Питание сети:
16 – 30В постоянного тока

Частотная характеристика (±3dB):
2.0 – 3,000 Гц

Датчик и кабель:
Датчик виброперемещения 5 метров или 9 метров и кабель-удлинитель работает с датчиками 5 мм, 8 мм и 11 мм
Датчики виброперемещения включают в себя: серии ТМ0180, ТМ0105, ТМ0110, 3300, 7200, 990

Линейный диапазон датчика (в соответствии с ANSI 4140 steel):
Датчик 5 мм, 8 мм: 2.0 мм (80 мил)
Приблизительно от 0.25 мм (10 мил) до 2.25 мм (90 мил)
Датчик 11 мм: 4.0 мм (160 мил)
Приблизительно от 0.4 мм (15 мил) до 4.4 мм (175 мил)
Двухпроводной, нагрузка

Буферизованный выход/GAP:
Нефильтрованный сигнал вибрации
2 – 18 В постоянного тока
Полное сопротивление: 20 кОм
Максимальное расстояние кабеля: 3.0м (10 футов)
Чувствительность: 8.0 mV/um (200mV/mil) номинально

Максимальная нагрузка:
50 x (Vs-16)
Где Vs – сетевое питание системы

Изоляция:
> 500 В rms (среднеквадратичное значение); цепь до корпуса

Система ОК:
Система ОК: выход 4-20мА
Система NOT OK (не в порядке): выход <3.6мА

Физические
Высота: 75 мм (2.95”)
Вес: 0.5 кг (1.0 фунт)

Экологические
Температура:
Эксплуатация: от -40оС до +70оС
Хранение: от -40оС до +100оС
Влажность:
90%, неконденсирующаяся
