TR1101 – контроллер для мониторинга вибрации производственного оборудования. TR1101 формирует сигнал от датчика ускорения или датчика скорости и обеспечивает выход 4-20мА в ускорении, скорости или перемещении.

Характеристики

• Измеряет общий уровень вибрации оборудования
• Выход 4-20мА в ускорении, скорости и перемещении
• Буферизованный выход до 300 метров (1,000 футов)
• Совместим с датчиками других производителей (датчиками ускорения или скорости)
• Алюминиевый литой корпус (без содержания меди) с эпоксидной изоляцией для лучшей защиты окружающей среды и надежности
• Компактный размер

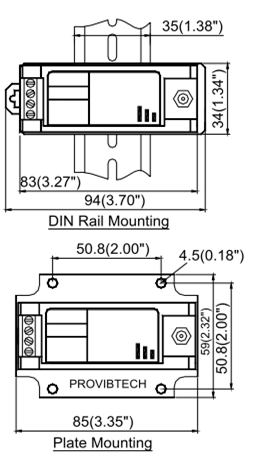

DIN rail mounting = крепление на контактный рельс стандарта DIN
Plate mounting = крепление на пластину

Технические условия

Электрические

Питание сети:
22 – 30В постоянного тока, 100мА (неизолированный)
Частотная характеристика (±3dB):
Ускорение: 2.0 – 10 КГц
Скорость: 2 – 10 КГц (датчик скорости)
Скорость: 10 – 5 КГц (датчик ускорения)
Перемещение: 10 – 3 КГц (датчик скорости)
Ускорение (низкая частота): 1.0 – 100 Гц
Скорость (низкая частота): 1.0 – 100 Гц (ТМ079VD)
Перемещение (низкая частота): 1.0 – 100 Гц (ТМ079VD)

Интерфейс датчика:

Чувствительность:
100mV/g номинально для датчика ускорения или 4.0 mV/mm/sec (100mV/in/sec) номинально для датчика скорости
40mV/g (1000mV/in/sec) номинально для датчика скорости TM079VD или 4.0 mV/um (100mV/mil) номинально для датчика перемещения TM079VD

Источник тока:
Номинально 4мА@24В постоянного тока

Разъемы:
GAP/Buf: зазор и буферизованный выход
SIG: сенсорный сигнал
COM: сигнал СОМ
4-20мА: выход 4-20мА

Буферизованный выход:
Оригинальная вибрация, нефильтрованная
Полное сопротивление: 100Ом
Максимальное расстояние кабеля: 300м (1000 футов)
Чувствительность: как и у датчика

Общая вибрация:
4-20мА, источник
Управляющее сопротивление нагрузки до 750 Ом

Самотестирование системы:
Система ОК: выход 4-20мА
Система NOT OK (не в порядке): выход <3.0мА

Физические
Высота: 75 мм (2.95”)
Вес: 1.0 кг (2.0 фунта)

Экологические
Температура:
Эксплуатация: от -40оС до +70оС
Хранение: от -40оС до +100оС
Влажность:
90%, неконденсирующаяся
