DM200 Двухканальный вибромониторНазначение двухканального вибромонитора DM200 состоит в измерении уровня вибрации роторных машин для определения их технического состояния.

DM200 позволяет измерить абсолютную вибрацию ускорения, скорости или перемещения. Это позволяет пользователю распознать возникающие или нарастающие проблемы, связанные с неустойчивостью работы оборудования, дисбалансом, несоосностью, дефектами тел качения (подшипника), дефекты зубозацепления и т.д.

Тип оборудования

Любой тип оборудования, включая, но не только, вентиляторы, компрессоры, электромоторы, насосы, редукторы и т.д.

Установка сенсора

Для установки датчика необходимо только обработать ровное, плоское основание диаметром 30 мм и просверлить отверстие М6 и смонтировать датчик

Выходная клемма

  • Каждый канал имеет выход 4-20 мА.
  • У каждого канала имеется два отдельных выхода для однополюсных переключателей SPDT (6 выходных клемм «ALERT (ТРЕВОГА)» и «DANGER (ОПАСНОСТЬ)»).
  • Удаленный СБРОС (RESET)/БАЙПАС (BYPASS) («RESET(СБРОС)» и «СОМ»). Краткий RESET (СБРОС) и СОМ приводят к сбросу системы в исходное состояние и перезапуску.
  • TRIP/MLTP (РАСЦЕПИТЕЛЬ/МLTP). Краткое расцепление Trip/Multi и СОМ, затем установить двойное или тройное усиление через программное обеспечение, величина сигнала тревоги системы увеличит коэффициент 2 или 3.
  • Буферизованный / динамический выход для каждого канала.
  • Светодиодные индикаторы передней панели уровня текущей вибрации, статуса ОК и статуса тревоги/опасности.
  • Пригоден для использования во всехопасных зонах (используется с ТМ0401).
  • Выход MODBUS для коммуникации с контроллерами высшего уровня, как программируемые логические контроллеры или диагностические коммуникационные системы.

Технические условия

Электрические

Электропитание:

90-250 В переменного тока, 40-60 Гц, 50 мА

Частотная характеристика (±3дБ):
Стандарт: 2.0 – 3.0 КГц без интегрирования;
Интегрирование: 10 – 3.0 КГц;
Опция низкой частоты: 0.5 – 100 Гц

Внешний сенсор:
Чувствительность: 100 мВ/g для датчика ускорений;
4.0 мВ/мм/с для датчика скорости;
40 мВ/мм/с или 4.0 мВ/µm для низкочастотного датчика скорости / перемещения.

Внешний сенсор ICP:
24 В постоянного тока, 4 мА
Соединители: «Р/А»: с красным;
«S/B»: с белым.

Внешний низкочастотный сенсор:
«Р/А»: с красным;
«S/B»: с белым.

Буферизованный выход:
Оригинальные колебания, нефильтрованные;
Чувствительность/частота: такая же, как и в спецификации сенсора.
Полное сопротивление: 550 Ω;
Максимальное расстояние кабеля: 300 м (1000 футов).

Суммарная вибрация:
4-20 мА сопротивление нагрузки до 500 Ω.
Система в порядке: каждый выход канала 4-20 мА;
Система не в порядке: Выход <3,5 мА

Два уровня тревоги:
Установкауровня тревоги (Normal/Set):
Шкала: 0-100% диапазон измерения
Точность: ±0.1%
Реле (Alert/Danger (Тревога/Опасность)):
Уплотнение: эпоксидная смола
Нагрузка: 3А/220 В переменного тока или 3А/24 В постоянного тока активная нагрузка.
Тип реле: однополюсный
Изоляция: 1000 В постоянного тока
Отсрочка сигнала тревоги:
0-60 секунд.
С интервалом времени в 1 секунду.

Усиление сигнала:
Краткое расцепление Trip/Multi и СОМ, затем установить двойное или тройное усиление через программное обеспечение, величина сигнала тревоги системы увеличит коэффициент 2 или 3.

RESET/BYPASS(СБРОС/БАЙПАС):
Локальный сброс;
Удаленный СБРОС (RESET)/БАЙПАС (BYPASS):
Светодиодный индикатор состояния оборудования:
Горит СН1 (зеленый): показывает величину СН1;
Горит СН2 (зеленый): показывает величину СН2;
Горит ОК (зеленый): пройдена самодиагностика, система работает надлежащим образом;
Горит ALARM(ТРЕВОГА) (красный): индикатор тревоги.

Связь через последовательный порт (TX/Rx):
Все параметры установки и состояния доступны через разъем последовательного порта.

Функция анализа сигнала(опция):
Программное обеспечение управления состоянием или портативный блок сбора данных о колебаниях ProvibTech может собирать, хранить и анализировать состояние оборудования, базирующееся на колебаниях посредством связи через шины DM200.

Динамические данные форм сигналов:
Данные колебаний в режиме реального времени могут быть загружены, а схема формы сигналов и их спектра отображается программным обеспечением управления состоянием или портативным блоком сбора данных о колебаниях.

Данные о тренде:
Данные о колебаниях могут периодически сохраняться DM200, если он подключен к питанию.
Пользователи могут собирать данные о тренде и отображать схемы через программное обеспечение управления состоянием или портативный блок сбора данных о колебаниях. Интервал выборки тренда конфигурируется соответствующим программным обеспечением DM200-CFG. Заводская настройка DM200 – 10 часов. Каждый прибор DM200 может сохранять максимум 1024 данных тренда.

Данные сигнала тревоги:
Динамические данные сигнала могут быть сохранены DM200 при срабатывании тревоги, если прибор подключен к сети питания. DM200 сохраняет только одни данные сигнала тревоги с наивысшим измеренным значением. Пользователь может отобразить форму волны и спектр при срабатывании сигналов «тревоги» через программное обеспечение управления состоянием или портативный блок сбора данных.

Физические
Размер: 170*90*120 мм
Прочее согласно рисунку ниже:
inch = дюйм
mm= мм

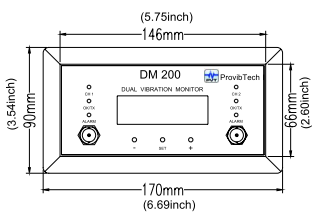

Вид спереди

DM200 Двухканальный вибромонитор вид спереди

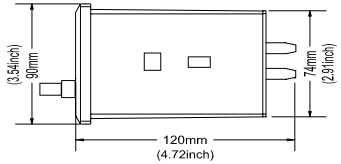

Вид сбоку

DM200 Двухканальный вибромонитор вид сбоку

Вес: 1300 г
Установка: с особым держателем

Окружающая среда
Температура: Эксплуатация: -35оС ~ +70оС
Хранение: -40оС ~ +100оС
Влажность: 95% неконденсирующаяся
