Датчик виброскорости ТМ0793V

Назначение

Пьезоэлектрический датчик ускорения ТМ0793V предназначен для измерения вибрации промышленного технологического оборудования в большом диапазоне частот и амплитуд и в может применяться в системах вибромониторинга и вибродиагностики, а также в переноснах аппаратах и приборах вибродиагностики любых производителей данного вида оборудования. Имеет высокую надежность и универсальные характеристики.

Технические условия

Электрические

Чувствительность: 4.0 mV/mm/sec (100 mV/in/sec), @ 25оС, ±10%

Диапазон скоростей: 5.0 V pk

Нелинейность амплитудной характеристики: 1%

Частотная характеристика (±3dB): 2 – 7,000 Гц

Изоляция:
Полностью изолированный

Поперечная чувствительность: < 5% или осевая

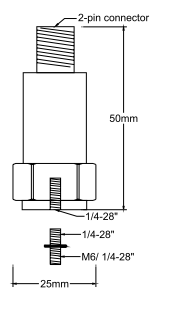

Датчик виброскорости ТМ0793V

2-pin connector = 2-штифтовый разъем

Потребляемая мощность:
3 – 10 мА постоянного тока
18 – 30В постоянного тока

Напряжение смещения: 10 – 14В постоянного тока

Резонансная частота: 15 КГц

Максимальное расстояние передачи: 300 метров (1,000 футов)

Экологические и физические

Температурный диапазон: от -50оС до +120оС

Экологическая защита: IP67

Вес: 250 грамм

Материал корпуса: нержавеющая сталь

Крепление: ¼ – 28UNF резьбовое отверстие

Одобрения для применения в опасной зоне:

ATEX:
II1 G, Ex ia llC T4
CSA: Взрывобезопасный.
Class I, Div. 1, Groups A, B, C и D
Exia llC T4
Невоспламеняющийся
Class 1, Div. 2, Groups A, B, C и D
РСЕС:
Ex ia llC T4
GOST R:
0ExiallCT4

Соединение
А: питание (красный)
В: СОМ (белый)
Экран
