Датчик ускорения с боковым выходом ТМ0786А

Датчик ускорения ТМ0786А – это разъем бокового выхода и многоцелевой датчик ускорения.

Технические условия

Электрические

Чувствительность: 100 mV/g, @ 25оС, ±10%

Частотная характеристика (±3dB): 1.0 – 10,000 Гц

Динамический диапазон: 50 g

Изоляция: Полностью изолированный

Электрические помехи: 0.0007 g

Потребляемая мощность:
3 – 10 мА постоянного тока
18 – 30В постоянного тока

Напряжение смещения:
10 – 14В постоянного тока

Резонансная частота: 15 КГц

Максимальное расстояние передачи: 300 метров (1,000 футов)

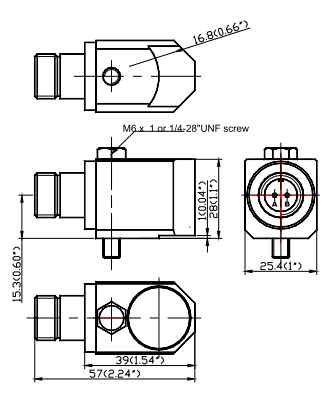

Датчик ускорения с боковым выходом ТМ0786А

Screw = винт

Экологические и физические

Температурный диапазон:
от -50оС до +120оС
Экологическая защита: IP67
Вес: 200 грамм
Материал корпуса: 304 нержавеющая сталь
Уплотнение: герметически сварное
Крепление: ¼ – 28UNF или винт М6х1
Крутящий момент установки: 29N х М
Разъем: разъем MIL-C

Одобрения для применения в опасной зоне:

ATEX:
II1 G, Ex ia llC T4
CSA: Взрывобезопасный.
Class I, Div. 1, Groups A, B, C, D и T4,
Ex ia llC T4
Невоспламеняющийся
Class 1, Div. 2, Groups A, B, C и D
РСЕС:
Ex ia llC T4
GOST R:
0ExiallCT4

Информация для заказа

ТМ0786А-М

Датчик ускорения с боковым выходом с метрическим крепежным винтом:

  • Датчик ускорения ТМ0786А
  • Крепежный винт М6х1

ТМ0786А-Е

Датчик ускорения с боковым выходом с английским крепежным винтом:

  • Датчик ускорения ТМ0786А
  • Крепежный винт 1/4-28”

ТМ0786А-М-S

Датчик ускорения с боковым выходом с метрическим крепежным винтом:

  • Датчик ускорения ТМ0786А
  • Крепежный винт М6х1
  • Одобрение для применения в опасной зоне

ТМ0786А-Е-S

Датчик ускорения с боковым выходом с английским крепежным винтом:

  • Датчик ускорения ТМ0786А
  • Крепежный винт 1/4-28”
  • Одобрение для применения в опасной зоне

Вспомогательная аппаратура

ТМ0714: Крепежный винт М6х1
ТМ0715: Крепежный винт ¼-28”

(Стандартная длина кабеля – 5 метров. ХХ = 05)

ТМ0702-ХХ: Алюминиевый разъем MIL с кабелем ТМ0702-ХХ: Алюминиевый разъем MIL с кабелем ХХ метров, диаметром 7 мм.
<120оС (250оF)
ТМ0703-ХХ: Разъем с изоляционным колпачком ТМ0703-ХХ: Разъем с изоляционным колпачком с кабелем ХХ метров, диаметром 7 мм.
<120оС (250оF)
ТМ0704-ХХ: Разъем MIL из нержавеющей стали ТМ0704-ХХ: Разъем MIL из нержавеющей стали с бронированным кабелем ХХ метров, диаметром 7 мм.
<150оС (300оF), максимальная длина – 10 метров
ТМ0705-ХХ: Угловой разъем MIL ТМ0705-ХХ: Угловой разъем MIL с бронированным кабелем ХХ метров, диаметром 7 мм.
<120оС (250оF), максимальная длина – 10 метров.
