Механический вибровыключатель PT500

  • Взрывозащищенное исполнение
  • Наличие на складе в РФ
Автоматическое устройство, отключающее оборудование при достижении вибрации выше определенного порога.
Сделано в США, сертифицировано в РФ и Таможенном Союзе
Рекомендован к применению в системах вибромониторинга и противоаварийной защиты промышленного оборудования

Преимущества

Соотношение цена/качество
Защита от ошибок персонала
Взрывозащищенное исполнение
Межповерочный интервал 3 года
Доставка в любой регион РФ
Рассчитан на работу при температуре от -52 до 100*С

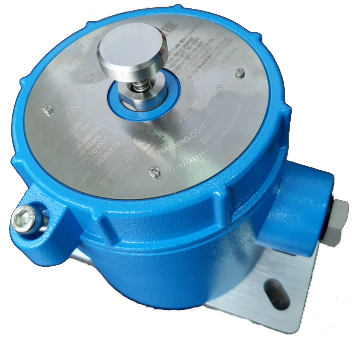

Механический вибровыключатель PT500

Механический вибровыключатель PT500 – экономное решение для обеспечения вибрационной защиты оборудования. В PT500 используется чувствительный к вибрации механизм, который, как только уровень вибрации превысит установленное допустимое значение, приводит в действие микровыключатели расположенные внутри механизма. Механизм задержки при запуске PT500 предотвращает его автоматическое срабатывание в период высокой вибрации во время запуска механизма, таким образом, допустимый уровень вибрации может быть установлен ближе к уровню вибрации при нормальной работе или нормальной скорости механизма.

Принцип работы PT500

В литом алюминиевом корпусе прибора находятся два вибродатчика и две группы контактов реле. В тот момент, когда уровень вибрации превышает заданный уровень срабатывания, внесенную в настройки, сигнал с вибродатчика приводит в действие реле, отключающее работающую машину или агрегат. Для того чтобы при запуске агрегата, в тот момент, когда обычно наблюдается высокая вибрация, не происходило автоматического отключения, вибровыключатель PT500 оборудован механизмом временной задержки срабатывания. Уровни срабатывания вибровыключателя предустановлены на заводе, однако при необходимости их можно сбросить или изменить непосредственно на месте или удаленно, исходя из требований работы оборудования.

Механизм задержки при запуске PT500 предотвращает его автоматическое срабатывание в период высокой вибрации во время запуска механизма, таким образом, допустимый уровень вибрации может быть установлен ближе к уровню вибрации при нормальной работе или нормальной скорости механизма. Устройство имеет все необходимые сертификаты и может использоваться для работы в неблагоприятных внешних условиях и в зонах повышенного риска.

Области применения

Градирни

Турбины

Насосы

Электродвигатели

Компрессоры

Центрифуги

Камне/угледробилки

Вентиляторы и воздуходувки

Теплообменники

Вибровыключатель PT500 предназначен для вибрационной защиты турбин, насосов, электродвигателей и другого динамического оборудования

Дополнительно по выбору покупателя устройство может быть окрашено электростатической краской для работы в условиях высокой влажности и высококоррозионной среде.

Универсальное крепление позволяет с лёгкостью устанавливать данный вибровыключатель на место прежнего.

Особенности PT500:

Универсальное крепление, легко устанавливается на место прежнего вибровыключателя
Простота установки
Кнопка для локального сброса настроек
Отсрочка пуска
Двойные контакты SPDT 24 В постоянного тока, 240 В переменного тока, 110 В переменного тока или 110 В постоянного тока, возможность удалённого сброса настроек механизм задержки при запуске
Рабочий диапазон температур от -40°C до 100°C
Класс защиты NEMA 4X или IP 65

Надёжный и точный

  • 2 однополюсных реле на два направления(SPDT) или позолоченные контакты в качестве дополнительных опций
  • Локальный и удалённый сброс настроек
  • Рациональный дизайн, дающий преимущество перед конкурентами – универсальный дизайн корпуса, двойные кабельные вводы, универсальный источник питания для удалённого сброса

Применение в зонах повышенного риска и тяжёлых условиях

  • Соответствие стандартам NEMA 4X или классу 1 (Class 1 Div 1) (Группы A-D) по защищенности
  • Рабочий диапазон температур от -40C до +100C

Простота установки

  • Большой выбор вариантов крепления и соединений (совместим с устройствами других производителей)

Технические условия

Функция: Устройство расцепляет при высокой вибрации и воздействует на переключатель мгновенного действия.

Диапазон частот:

  • От 0 до 3600 rms (среднеквадратичное значение)

Регулировка уставки: от 0 до 100% диапазона

  • Внутренняя регулировка уставки.

Локальный сброс: Кнопка локального сброса

Удаленный сброс с отсрочкой запуска: Сбрасывая виток напряжения при пуске удерживает устройство от запуска на 20-30 секунд, после чего выключатель автоматически активируется.

Питание:

  • 95 – 250В переменного тока @ 100мА, 50 – 60 Гц или
  • 20 – 30В постоянного тока @ 200мА

Температурное ограничение:

  • от -40оС до +100оС

Корпус:

  • Алюминивый литой

Уровень экологичности:

  • NEMA 4X, IP65

Уровень контактов выключателя:

  • 15А, 125В переменного тока, 250В переменного тока, 480В переменного тока
  • 1/8 НР 125В переменного тока   ¼ НР 250В переменного тока
  • 1/2А, 125В постоянного тока; 1/4А, 250В постоянного тока

Позолоченный контакт: 0.1А 125В переменного тока; 0.1А 30В постоянного тока

Программирование (клиент выбирает опцию):

  • Встроенный датчик: 2 – 1,000 Гц
  • Внешний датчик: 2 – 2,000 Гц

Сигнализация: сдвоенные сигналы

  • Полностью программируемый с помощью программного обеспечения или
  • Преднастройка на заводе

Области применения

  • Охлаждающие вентиляторы для двигателей
  • Лопастные вентиляторы
  • Теплообменники
  • Моторы
  • Поршневые компрессоры
  • Центрифуги
  • Камнедробилки или угледробилки

Характеристики

  • Широкий диапазон рабочих температур от -40оС до +100оС (-40оF до +212оF)
  • Все промышленные уровни экологичности
  • Уровень экологичности NEMA 4X (экологически безопасное покрытие), IP65 (опция)
  • Одобрения для использования в опасных зонах: CSA, CЕ, ATEX

Модификации вибровыключателя РТ500-ABC-DE

А: Одобрения для использования в опасных зонах

  • А = 0: Маркировка СЕ
  • А = 1: Многочисленные одобрения (с локальным сбросом):
  • CSA: Class I, Div. 1, Groups B, C, D, Т4 & Т6
  • ATEX: II2G, Ex dllВ + Н2Т4Т6
  • PCEC: Ex dllCT4
  • Маркировка СЕ
  • А = 5: Многочисленные одобрения (без локального сброса):
  • CSA: Class I, Div. 1, Groups А, B, C, D, Т4 & Т6
  • ATEX: II2G, Ex dllСТ4Т6
  • PCEC: Ex dllCT4
  • Маркировка СЕ
  • А = 6: Многочисленные одобрения (с локальным сбросом):
  • ГОСТ Р: ll2G Ex d llB+H2T4T6
  • Маркировка СЕ
  • А = 7: Многочисленные одобрения (без локального сброса):
  • ГОСТ Р: ll2G Ex d ll С T4T6
  • Маркировка СЕ

В: Релейный контакт

  • В = 1: однополюсное реле на два направления (SPDT)
  • В = 2: Сдвоенное однополюсное реле на два направления
  • В = 3: однополюсное реле на два направления (SPDT) (позолоченный контакт)
  • В = 4: сдвоенное однополюсное реле на два направления (SPDT) (позолоченный контакт)
  • С: Полная шкала
  • С = 1: 5g
  • С = 2: 2g
  • С = 3: 10g

D: Сброс питания с задержкой пуска; локальный сброс

  • D = 0: Только локальный сброс
  • D = 1: Удаленный сброс и задержка; локальный сброс
  • D = 5: Удаленный сброс и задержка; без локального сброса

Е: Канальные входы / Монтажная плата или монтажный штифт

  • Е = 1: ¾” NPT, Монтажная плата РТ500-13
  • Е = 2: ¾” NPT, Монтажная плата РТ500-14
  • Е = 4: М20х1.5, Монтажная плата РТ500-14
  • Е = 5: М20х1.5, Монтажная плата РТ500-13
  • Е = 6: ¾” NPT, Монтажный штифт ¾” NPT
  • Е = 7: М20х1.5, Монтажный штифт М20х1.5

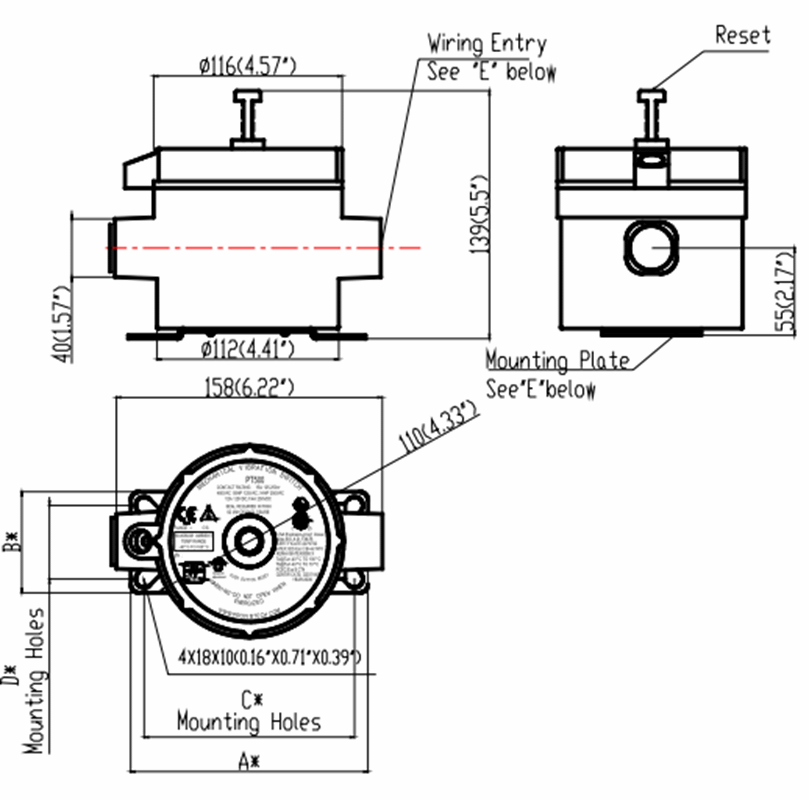

Сборочный габаритный чертеж

Mounting holes = монтажные отверстия
Wiring entry = проводной вход
Mounting plate = монтажная плата
See “E” below = Смотри «Е» ниже
Reset = кнопка сброса

Монтажная плата, монтажные штифты

Mounting holes = монтажные отверстия

Вспомогательное оборудование

¾’ NPT Затвор
РТ500-18

¾’ NPT кабельное соединение
РТ500-19

Глухая крышка
РТ500-3

Контур удаленного сброса
РТ500-20

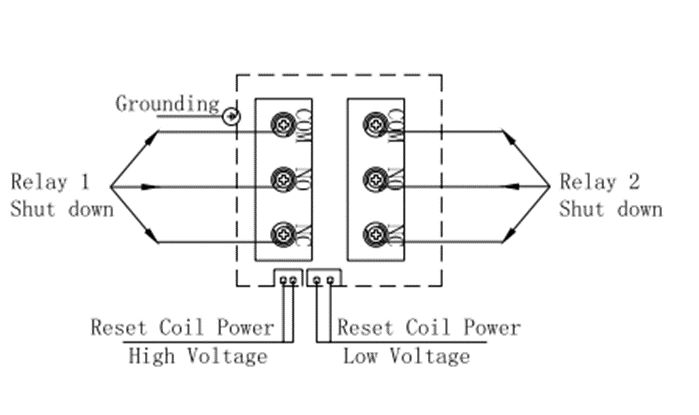

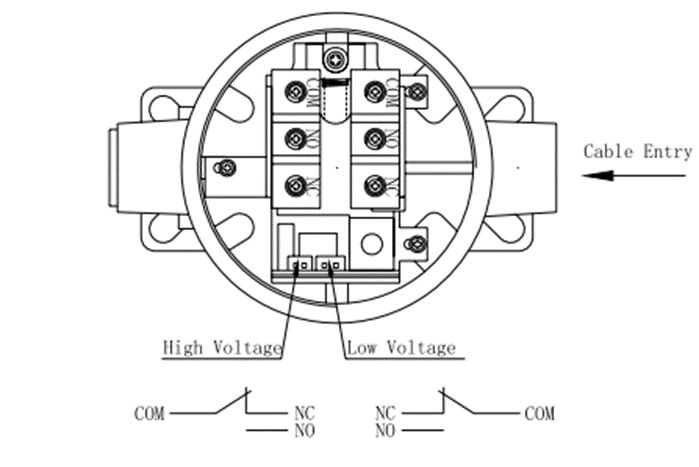

Типовая схема подключения

High voltage = выокое напряжение
Low voltage = низкое напряжение
Cable entry = кабельный ввод
Grounding = заземление
Relay = реле
Shut down = отключение
Reset coil power = сброс питания катушки
